GD-SZ1011 聲反饋抑制綜合放大器
使用說明書
一、概述
本產品帶有四段參量均衡器，并且具備嘯叫抑制電路，其自帶2.4G跳頻式領夾式無線話筒，具有輕巧、方便，對碼容易的特點，特別適合多媒體教室比較多的學校、機關、培訓室場所使用。
二、技術參數
頻率范圍：20Hz~20KHz。
四段參量均衡的頻率選擇范圍：（1KHz~20KHz）×2；（100Hz~1KHz）×2。
頻率增益衰減：0~-15dB。
頻寬：低頻段的0.03倍頻程。
系統增益量：4dB~9dB
非線性失真：≤0.3%。
噪聲電平輸出：＜0.6mV
電源：AC 15V/10W。
雙向2.4G短波跳頻技術；
配對方式：無線電自動掃描，地址對碼匹配；
可匹配的發射器：≥4億（32bit 地址編碼）；
同一學校(不同教室)使用設備數量：≥2000 無串?dāng)_；
音頻輸出：平衡/非平衡；
無線發射功率：小于20dBm；
接收距離：大于15米（背向）；
功耗12W
電源：AC220V；
1U標準上機柜機箱；
領夾式無線話筒（SY-1011）：
雙向2.4G短波跳頻技術；
音頻信號：數字采樣，16-24Bit，48kHz；
配對方式：無線電自動掃描，地址對碼匹配；
同一學校(不同教室)使用設備數量：≥2000 無串?dāng)_；
語音頻響：50－15kHz；
最大輸入聲壓：110dB SPL ；
采用國家統一的通信手持機USB充電接口，使用聚合物鋰電池供電，一次充電可連續使八小時；
耗電電流： 50mA ；
無線發射功率：峰值16dBm，平均功率小于8dBm；
帶20級靈敏度調節按鍵；
夾扣、麥克風傳感器及機殼一體化設計，可靠耐用；
重量：45克；
二、各部分名稱及功能

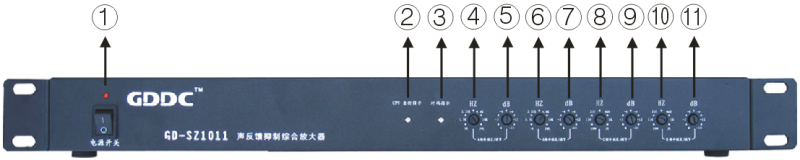

A、GD-SZ1011聲反饋抑制綜合放大器正面板
1、電源開關 2、接收機電源指示燈及信號燈 3、電源指示燈（綠）（POWER） 4、第一段頻點選擇旋鈕 5、第一段頻點衰減旋鈕 6、第二段頻點選擇旋鈕 7、第二段頻點衰減旋鈕 8、第三段頻點選擇旋鈕 9、第三段頻點衰減旋鈕 10、第四段頻點選擇旋鈕 11、第四段頻點衰減旋鈕。

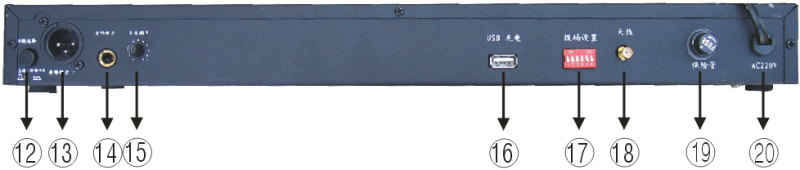

B、GD-SZ1011聲反饋抑制綜合放大器背面板
12、EQ+E模式開關：按下該開關則進入均衡加效果模式，在不調節前面板四段參量均衡，直接進入均衡加效果模式是最簡單的方式。 13、平衡式輸出連接功放機平衡輸入。 14、非平衡式輸出連接功放機非平衡音頻輸入。 15、話筒音量調節旋鈕：對話筒音量調節。 16、USB充電口。 17、撥碼開關。 18、天線接口。 19、保險盒。 20、220V交流輸入電源線。

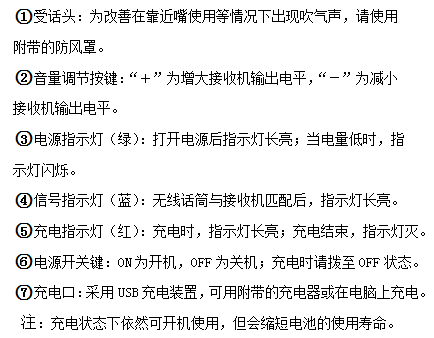

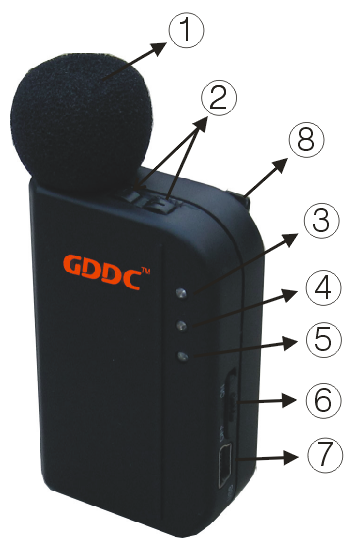

C、領夾式無線話筒（SY-1011）：
三、安裝說明
1、天線的安裝：用螺絲將天線固定在講臺前方偏上位置（盡量靠近講臺桌面）或黑板旁邊的墻體，弧面向外。
2、天線安裝完成后，將天線的饋線端接入機器背面板的“天線”（接收機背面板圖示<18>）。
3、將音頻信號線（6.35mm ）的一端插入接收機背面板的“不平衡式音頭輸出插座”（接收機背面板圖示<14>），另一端連接音頻功率放大器的麥克風輸入插座（MIC INPUT）。
4、將220V交流輸入電源線<20>插入交流220V電源插座，安裝即告完畢。
四、調試說明
領夾式無線話筒調試
(1)打開SZ1011及領夾式無線話筒電源開關 領夾式無線話筒靠近天線正面15cm左右領夾式無線話筒藍燈長亮即匹配成;
(2)若在干擾比較嚴重的場合，長時間匹配不成功的情況下，需重新開啟領夾式無線話筒進行匹配；
(3)電量提示及檢測：使用過程中若綠燈不停閃爍則表示只剩下大約20%的電量，還可以使用30-40分鐘。
(4)使用過程中若綠燈與藍燈同時快閃則表示電量低至不能正常工作，請及時充電。
(5)檢測電量：按住領夾式無線話筒“音量調節‘-’（領夾式無線話筒圖示中）
